XR30 路由器折腾笔记

0. 概况

中国移动 XR30， RAX3000M 换壳，原始配置为 128MB + 512MB RAM，带 1 个 USB 3.0。
⭐原机主扩容为了 512MB + 1GB RAM

硬件信息：

项目	型号	说明
CPU	MT7981BA	Arm A53 (1.3 GHz, 2 core)
RAM	Micron DDR4 D9WWP 1GB	官网
SPI NAND	Winbond 25N04KVZEIR 512MB	官网
无线	MT7976CN	WiFi 6
有线	MT7531AE	1千兆 WAN + 3千兆 LAN
电源	12V 1A
UART	3.3V 115200n8

系统信息：

主机名	WinWrt
型号	CMCC RAX3000M
固件版本	ImmortalWrt 21.02-SNAPSHOT r0-24546fd / LuCI openwrt-21.02 branch git-23.098.38725-847bd6b
内核版本	5.4.255

1. 先备份

1.1 dd 备份

df -h查询显示 tmp 分区大小系统当前只有 400MB，需要调大到内存的实际可用大小，用于存放 512MB 的固件备份

1	`mount -o remount,size=900M /tmp`

查看 MTD 分区结构

root@WinWrt:~# cat /proc/mtd
dev:    size   erasesize  name
mtd0: 20000000 00020000 "spi0.0"
mtd1: 00100000 00020000 "BL2" # 1MB Boot Loader Stage 2，ATF
mtd2: 00080000 00020000 "u-boot-env" # 512KB Uboot 环境变量
mtd3: 00200000 00020000 "Factory" # 2MB 出厂信息（背面贴纸）
mtd4: 00200000 00020000 "FIP" # 2MB Uboot
mtd5: 1da80000 00020000 "ubi" # 474.5 MB

查看 ubi 分区信息

root@WinWrt:~# ubinfo -a
UBI version:                    1
Count of UBI devices:           1
UBI control device major/minor: 10:62
Present UBI devices:            ubi0

ubi0
Volumes count:                           3
Logical eraseblock size:                 126976 bytes, 124.0 KiB
Total amount of logical eraseblocks:     3796 (482000896 bytes, 459.6 MiB)
Amount of available logical eraseblocks: 0 (0 bytes)
Maximum count of volumes                 128
Count of bad physical eraseblocks:       0
Count of reserved physical eraseblocks:  75
Current maximum erase counter value:     2
Minimum input/output unit size:          2048 bytes
Character device major/minor:            249:0
Present volumes:                         0, 1, 2

Volume ID:   0 (on ubi0)
Type:        dynamic
Alignment:   1
Size:        29 LEBs (3682304 bytes, 3.5 MiB)
State:       OK
Name:        kernel
Character device major/minor: 249:1
-----------------------------------
Volume ID:   1 (on ubi0)
Type:        dynamic
Alignment:   1
Size:        640 LEBs (81264640 bytes, 77.5 MiB)
State:       OK
Name:        rootfs
Character device major/minor: 249:2
-----------------------------------
Volume ID:   2 (on ubi0)
Type:        dynamic
Alignment:   1
Size:        3048 LEBs (387022848 bytes, 369.0 MiB)
State:       OK
Name:        rootfs_data
Character device major/minor: 249:3

备份每个分区

#dd if=/dev/mtd0 of=/tmp/mtd0_spi0.0.bin bs=131072 # 全盘
dd if=/dev/mtd1 of=/tmp/mtd1_BL2.bin bs=131072
dd if=/dev/mtd2 of=/tmp/mtd2_u-boot-env.bin bs=131072
dd if=/dev/mtd3 of=/tmp/mtd3_Factory.bin bs=131072
dd if=/dev/mtd4 of=/tmp/mtd4_FIP.bin bs=131072
dd if=/dev/mtd5 of=/tmp/mtd5_ubi.bin bs=131072

MD5 校验，防止传输出错

1	`md5sum /tmp/mtd1_BL2.bin`

1.2 面板备份

再从面板备份一份，据称此处备份不包含 ECC 数据，恢复时能避免因 ECC 校验出错而失败。
系统 > 备份与升级 > 保存 mtdblock 内容 > spi0.0

2. 与 RAX3000M 的区别

XR30 与 RAX3000M 的硬件配置相近，但不能直接通刷同一固件。

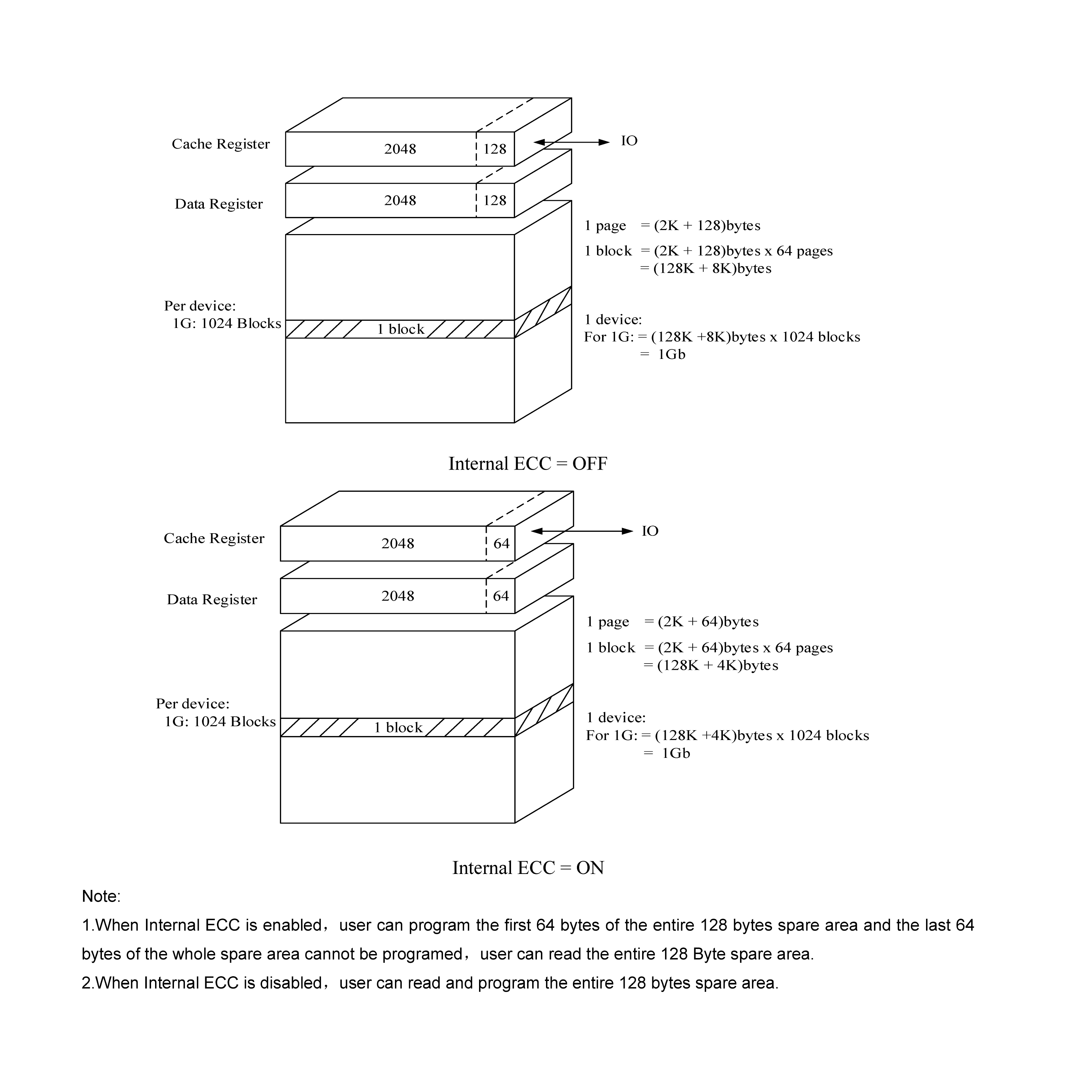

NAND 方面，与 RAX3000M的华邦不同，XR30 使用的是兆易创新 GD5F1GM7UE，该颗粒在开启 ECC 时对 spare 区读写范围的差异导致了不适配。
RAX3000M 有 RGB 共三颗LED，XR30 则为 RW 两颗LED。这个问题可以修改dts设备树文件解决。检索关键词RAX3000z led。
参考dtsi文件，参考路径openwrt/target/linux/mediatek/files-5.4/arch/arm64/boot/dts/mediatek/，

leds {
    compatible = "gpio-leds";

    red_led: red {
        label = "xr30:red";
        gpios = <&pio 35 GPIO_ACTIVE_LOW>;
    };

    white_led: white {
        label = "xr30:white";
        gpios = <&pio 34 GPIO_ACTIVE_LOW>;
    };
};

救砖资料

Uboot 没挂

Uboot WebUI 救砖
长按 reset 插电，直至 LED 闪过，电脑插线手动设置 ip 为 192.168.1.x，浏览器访问 Uboot
更新系统固件：http://192.168.1.1
更新 Uboot 固件：http://192.168.1.1/uboot.html
更新 BL2 固件：http://192.168.1.1/bl2.html
Tftpd 救砖
CMCC RAX3000M 使用 Tftpd 刷写 OpenWrt 固件的救砖方法
